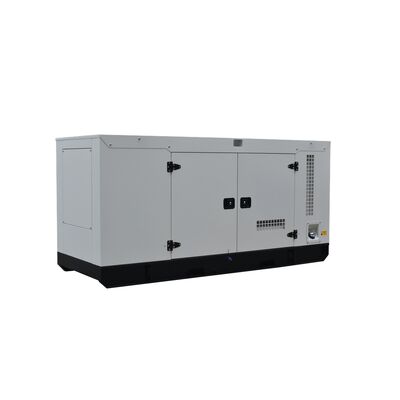

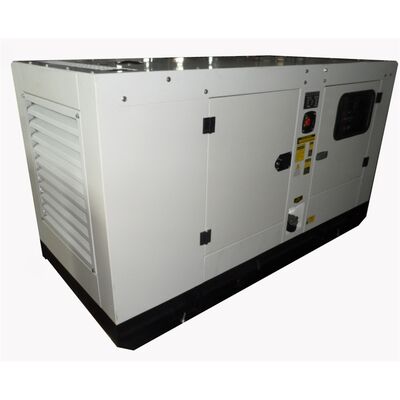

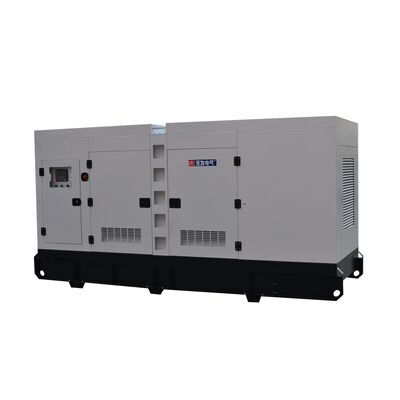

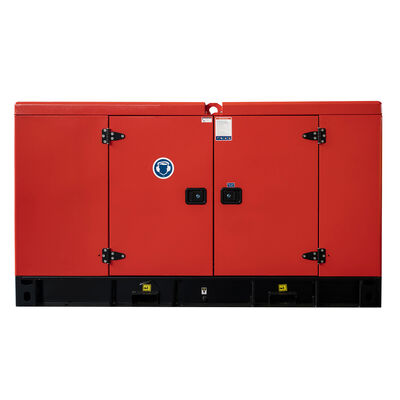

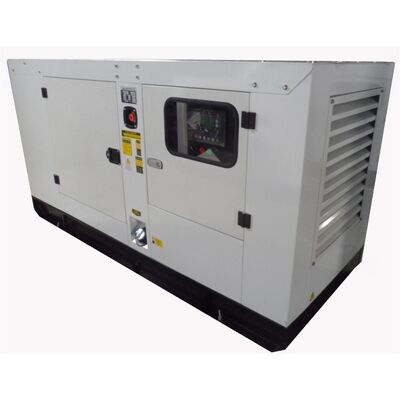

高品質水冷式 QUANCHAI ディーゼル発電機は、オープンタイプとサイレントタイプの両方で利用可能で、多様な運用要件に対応します。
| 一般情報 | 定格出力 | 待機電力 |
|---|---|---|
| 定格出力 (kVA) | 15 | 17 |
| 出力定格 (kW) | 12 | 13 |
| 周波数 (Hz) | 50 | |
| エンジンモデル | YN25ANJ18 | |
| エンジン回転数 (RPM) | 1500 | |
| 相 | 3 | |
| PF | 0.8 | |
| 制御システム | デジタル | |
| 定格電圧 (V) | 400/230 (顧客の要求に応じて) | |
| 燃料タンク容量 運転時間 | ≥ 8h @ 75%負荷 | |
PRP (定格出力): GB/T2820-97 に準拠し、変動負荷アプリケーションで年間無制限の時間利用可能。12時間の運転中に1時間、10%の過負荷能力が利用可能です。
ESP (待機電力): 電力網の停電中に緊急電力を供給するために適用されます。この定格では、過負荷、電力網並列、または交渉による停電運転能力はありません。
| モデル | BYN17 (オープンタイプ) | BYN17S (サイレントタイプ) |
|---|---|---|
| 長さ (L) mm | 1350 | 1850 |
| 幅 (W) mm | 665 | 880 |
| 高さ (H) mm | 965 | 1030 |
| タンク容量 (L) | 28 | 28 |
| エンジンモデルとメーカー | YN25ANJ18 (YUNNEI) |
| エンジンモデル | YN25ANJ18 |
| エンジン定格回転数 (rpm) | 1500 |
| 発電機セット周波数 (Hz) | 50 |
| エンジン定格出力 (PRP) (kW) | 18 |
| 長さ (L) mm | 900 |
| 幅 (W) mm | 540 |
| 高さ (H) mm | 760 |
| エンジン乾燥重量 (冷却システムなし) (kg) | 200 |
| 吸気方式 | 自然吸気 |
| 噴射方式 | 直噴 |
| 構成 | 垂直 |
| シリンダー数 | 4 |
| 排気量 (リットル) | 2.54 |
| ボア (mm) | 90 |
| ストローク (mm) | 100 |
| 圧縮比 | 17.5 |
| ピストン速度 (m/s) | 5.0/6.0 |
| 回転方向 (フライホイールから) | 反時計回り |
| フライホイール歯数 | 109 |
| フライホイールハウジングサイズ | SAE4 |
| オルタネーターブランド | BOBIG |
| オルタネーターメーカー | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| オルタネーターモデル | BW-164D |
| オルタネーター定格出力 | 12kw/15kva |
| 定格電圧 (V) | 230v/400v |
| 定格周波数 | 50hz |
| 接続タイプ | 3相4線 |
| ベアリング数 | 1 |
| 保護等級 | IP23 |
| 標高 | ≤1000m |
| 励磁方式 | ブラシレス、セルフエキサイティング、AVR自動電圧調整、100%銅 |
| 絶縁クラス | Hクラス |
| 電話影響係数 (TIF) | ≤50 |
| THF | ≤2% |
| 電圧調整、定常状態 | ≤±1% |
| 過渡状態電圧 | ≤-15%～+20% |
