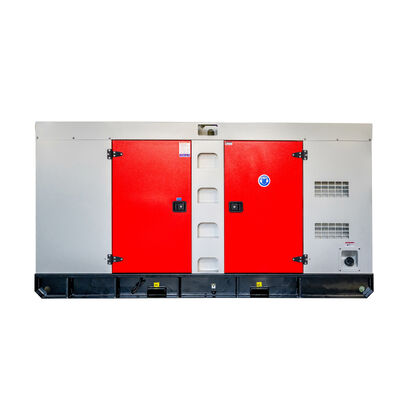

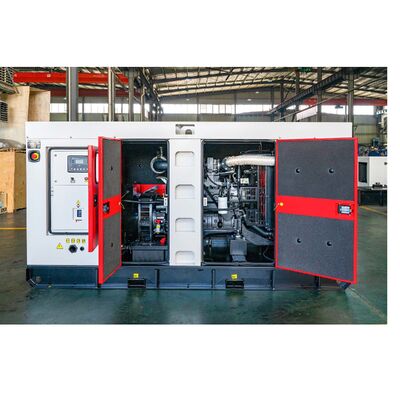

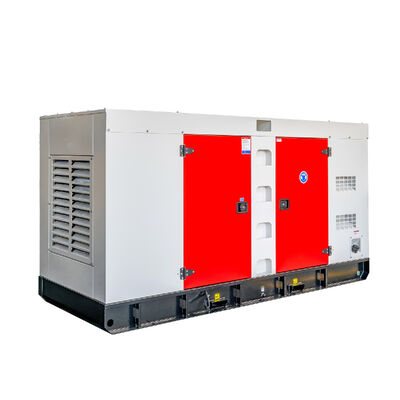

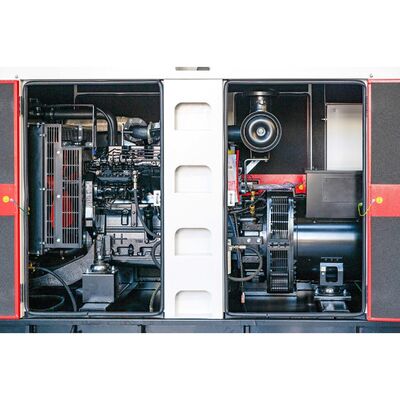

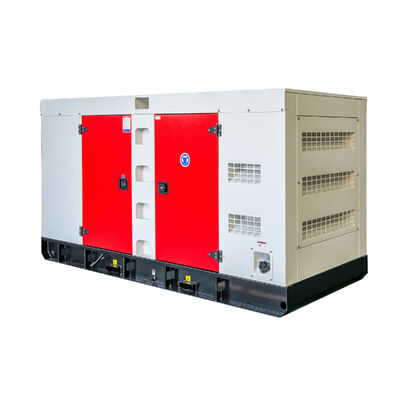

YANGDONG 64kW 80kVA モバイル三相サイレントフレームディーゼル発電機（緊急用電源）
当社のYANGDONG Y4110ZLD ディーゼル発電機は、信頼性の高いプライムおよびスタンバイ電源用に設計された高性能、ヘビーデューティーディーゼル発電機セットです。定評のあるYANGDONGエンジンで設計されたこの64kW ユニットは堅牢な防音キャノピーに収められており、騒音の少ない運転を必要とする用途に最適です。パワーと耐久性を損なうことなく、建設、産業、商業、および緊急バックアップ用途に最適な電源です。
| 一般情報 | プライム電源 | スタンバイ電源 | |||||||
| 定格出力（kVA） | 80 | 88 | |||||||
| 定格出力（kW） | 64 | 70 | |||||||
| 周波数（Hz） | 50 | ||||||||
| エンジンモデル | Y4110ZLD | ||||||||
| エンジン回転数（RPM） | 1500 | ||||||||
| 相 | 3 | ||||||||
| PF | 0.8 | ||||||||
| 制御システム | デジタル | ||||||||
| 定格電圧（V） | 400/230 （顧客の要件による） |
||||||||
| 燃料タンク容量稼働時間 | ≥ 8時間 @ 75%負荷 | ||||||||
| PRPプライム電源は、GB/T2820-97に準拠した可変負荷アプリケーションで年間無制限の時間利用可能です。12時間の運転時間内で1時間、10%の過負荷能力が利用可能です。 | |||||||||
| ESPスタンバイ電源定格は、ユーティリティ電源の中断期間中の緊急電源の供給に適用されます。この定格では、過負荷、ユーティリティ並列、または交渉された停電運転能力は利用できません。 | |||||||||
| 寸法と重量 | |||||||||
| モデル | BY88 オープンタイプ |
BY88S サイレントタイプ |
|||||||
| 長さ（L）mm | 1850 | 2600 | |||||||
| 幅（W）mm | 730 | 930 | |||||||
| 高さ（H）mm | 1350 | 1220 | |||||||
| タンク容量（L） | 147 | 147 | |||||||
| エンジンモデルとメーカー | Y4110ZLD（YANGDONG） | |||||||||||||
| エンジンモデル | Y4110ZLD | |||||||||||||
| シリンダー数 | 4 | |||||||||||||
| 噴射タイプ | 直接 | |||||||||||||
| 吸気 | ターボチャージャー | |||||||||||||
| 構成 | 垂直 | |||||||||||||
| ボア | 110 mm | |||||||||||||
| ストローク | 118 mm | |||||||||||||
| 圧縮比 | 18 | |||||||||||||
| 排気量 | 4.3 L | |||||||||||||
| ドライエンジン重量 | 370 kg | |||||||||||||
| 寸法（L*W*H） | 892*618*740 | |||||||||||||
| フライホイールシェルインターフェース | SAE3 | |||||||||||||
| ガバナエンジン速度 | 1500 | |||||||||||||
| ファンなし連続出力 | 80 | |||||||||||||
| スタンバイ出力 | 89 | |||||||||||||
| フライホイール歯数 | 119 | |||||||||||||
| 燃料システム | ||||||||||||||
| オルタネータブランド | BOBIG | |||||||||||||
| オルタネータメーカー | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD | |||||||||||||
| オルタネータモデル | BW-224G | |||||||||||||
| オルタネータ定格出力 | 64kW/80kVA | |||||||||||||
| 定格電圧（V） | 230V/400V | |||||||||||||
| 定格周波数 | 50Hz | |||||||||||||
| 接続タイプ | 3相4線 | |||||||||||||
| ベアリング数 | 1 | |||||||||||||
| 保護等級 | IP23 | |||||||||||||
| 高度 | ≤1000m | |||||||||||||
| 励磁方式 | ブラシレス、セルフエキサイティング、AVR自動電圧調整、銅100% | |||||||||||||
| 絶縁クラス | Hクラス | |||||||||||||
| 電話影響係数（TIF） | ≤50 | |||||||||||||
| THF | ≤2% | |||||||||||||
| 電圧調整、定常状態 | ≤±1% | |||||||||||||
| 過渡状態電圧 | ≤-15%～+20% | |||||||||||||
| DSE 6120 | |||||||||||||
| 自動始動および自動主電源障害制御モジュール（オルタネータ周波数とCAN速度検出） | |||||||||||||
| 主な利点 •主電源（ユーティリティ）と発電機の自動切り替え （DSE6120 MKIIIのみ）で利便性を向上。 •時間カウンターは、監視およびメンテナンス期間の正確な情報を提供します。 •使いやすいセットアップとボタンレイアウトで操作が簡単。 •複数のパラメータが同時に監視・表示され、完全な可視性を確保します。 •ユーザーの柔軟性に合わせて、幅広いアプリケーションに対応するようにモジュールを設定できます。 •PLCエディタにより、ユーザー固有のアプリケーション要件を満たすためにユーザーが設定可能な機能が可能になります。 |
|||||||||||||
|
|||||||||||||
| 主な特徴 •4行バックライト付きLCDテキストディスプレイ •複数の表示言語 •5キーメニューナビゲーション •LCDアラーム表示 •カスタマイズ可能な起動テキストと画面イメージ。 •DSENet®拡張機能との互換性 •データロギング機能 •内部PLCエディタ •保護機能無効化機能 •PCを使用して完全に設定可能 USB通信 •PIN保護によるフロントパネル設定 •省電力モード •3相発電機検出と保護 •3相主電源（ユーティリティ）検出と保護（DSE6120 MKIIIのみ） •自動負荷転送制御（DSE6120 MKIIIのみ） •発電機電流と電力監視（kW、kvar、kVA、pf） •主電源（ユーティリティ）電流と電力 監視（kW 、kvar、kVA、pf）（DSE6120 MKIIIのみ） •kW過負荷アラーム •過電流保護 •フェイシアボタンによるブレーカー制御 |
|||||||||||||
|
•CAN使用時の燃料および始動出力は設定可能 •6つの設定可能なDC出力 •4つの設定可能なアナログ/デジタル入力 •0 V～10 Vおよび4 mA～20 mAセンサーに対応 •8つの設定可能なデジタル入力 •CAN、MPU、オルタネータ周波数速度検出を1つのバリアントで実現 •リアルタイムクロック •手動および自動燃料ポンプ制御 •エンジン予熱および後熱機能 •エンジンランタイムスケジューラ •始動および停止のためのエンジンアイドル制御 •燃料レベルアラーム •3つの設定可能なメンテナンスアラーム •Tier 4エンジンサポートを含む、幅広いCANエンジンと互換性があります •DSE構成スイートPCを使用 設定を簡素化するためのソフトウェア •ライセンスフリーPCソフトウェア •IP65定格（オプションガスケット付き）により、水の浸入に対する耐性が向上 •設定可能なCAN読み取りおよび送信情報。 •1つの代替構成 オプション |
|||||||||||||
| オルタネータ | 燃料システム | 発電機セット | ウォータージャケットプレヒーター | |||||||||||
|
オイルプレヒーター オイル手動ポンプ PMG励磁 |
スペースヒーター 巻線温度 測定 12/24時間ベースタンク |
バンデッド燃料タンク 外部燃料タンク 自動燃料供給 外部タンクとベースタンク間の切り替え（三方バルブ） Deepsea、ComAp、Smartgen などコントローラー |
トレーラー 機械に付属する工具 |
|||||||||||
