| 仕様 | 主電源 | 待機電力 |
|---|---|---|
| 定格電力 (kVA) | 15 | 17 |
| 定格電力 (kW) | 12 | 13 |
| 周波数 (Hz) | 50 | |
| エンジンモデル | YN25ANJ18 | |
| エンジン速度 (RPM) | 1500 | |
| 相 | 3 | |
| 力率 | 0.8 | |

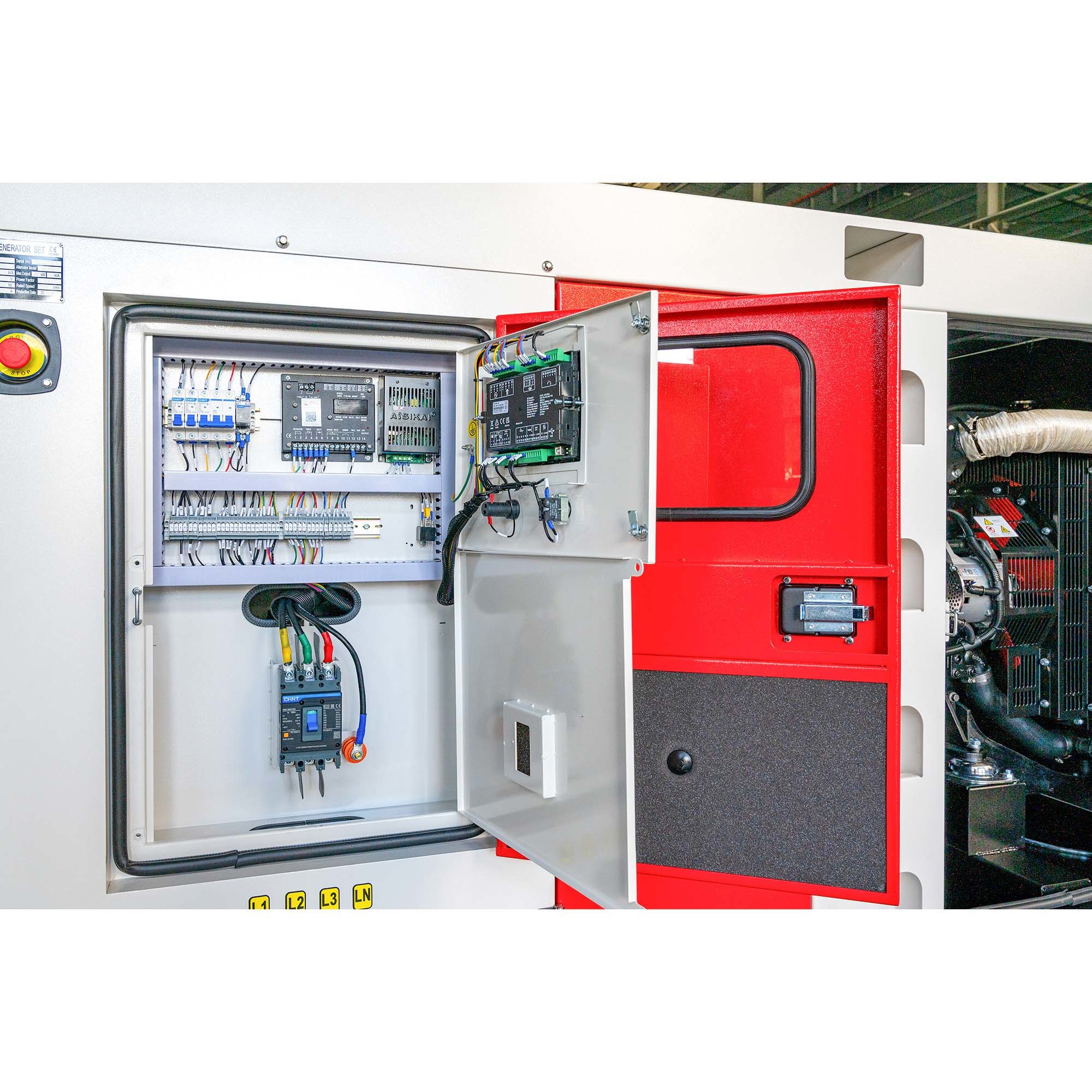

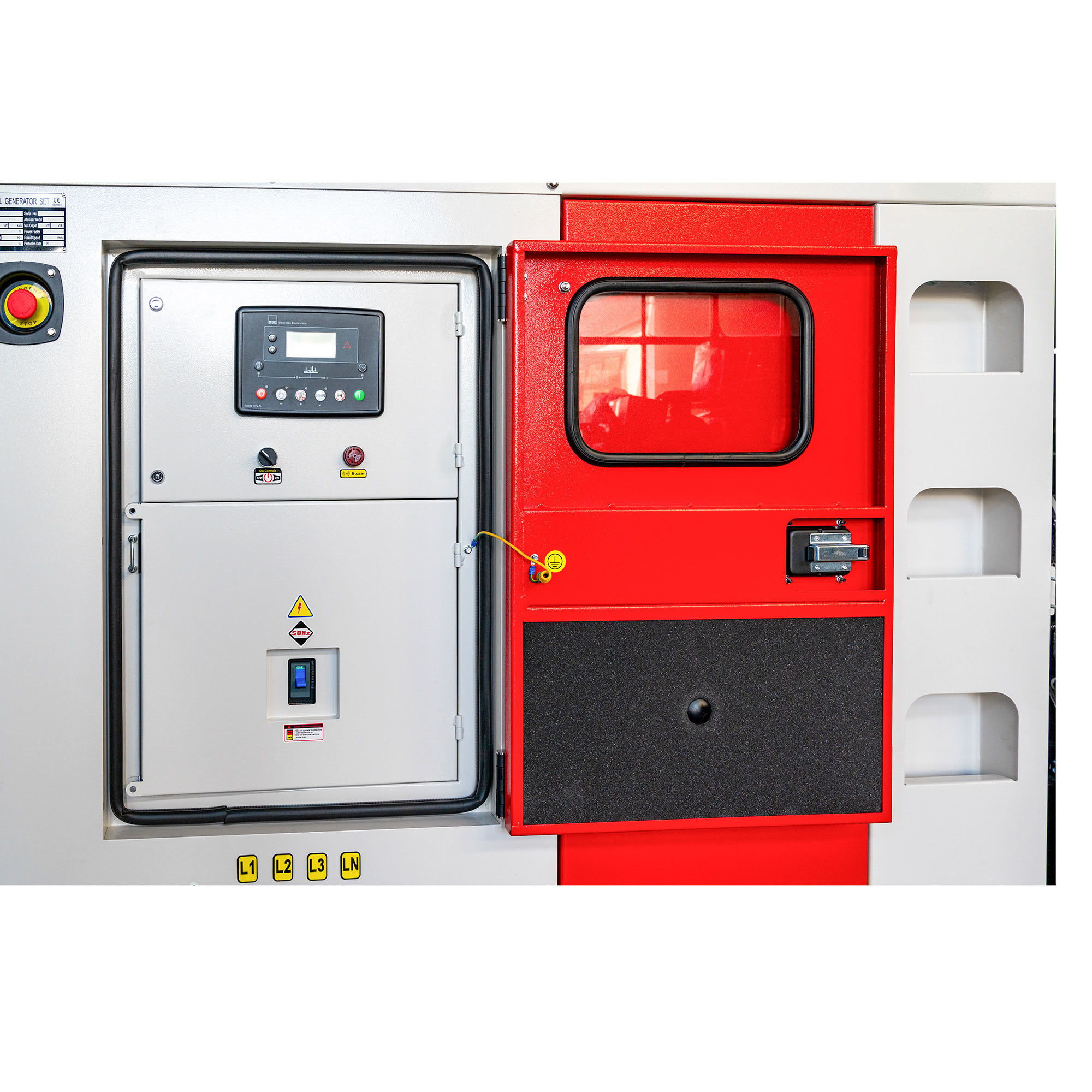

| 制御システム | デジタル | |
| 定格電圧 (V) | 400/230 | |
| 燃料タンク容量 稼働時間 | 75%負荷で≥8時間 | |
| モデル | BYN17 (オープンタイプ) | BYN17S (サイレントタイプ) |
|---|---|---|
| 長さ (L) mm | 1350 | 1850 |
| 幅 (W) mm | 665 | 880 |
| 高さ (H) mm | 965 | 1030 |
| タンク容量 (L) | 28 | 28 |
| エンジンモデルとメーカー | YN25ANJ18 (YUNNEI) |
| エンジンモデル | YN25ANJ18 |
| エンジン定格速度 (rpm) | 1500 |
| 発電機セット周波数 (Hz) | 50 |
| エンジン主電源 (PRP) (kW) | 18 |
| 長さ (L) mm | 900 |
| 幅 (W) mm | 540 |
| 高さ (H) mm | 760 |
| エンジン乾燥重量 (冷却システムなし) (kg) | 200 |
| 吸引タイプ | 自然 |
| 噴射タイプ | 直接 |
| 構成 | 垂直 |
| シリンダー数 | 4 |
| 排気量 (リットル) | 2.54 |
| ボア (mm) | 90 |
| ストローク (mm) | 100 |
| 圧縮比 | 17.5 |
| ピストンスピード (m/s) | 5.0/6.0 |
| 回転方向 (フライホイールから) | 反時計回り |
| フライホイール歯数 | 109 |
| フライホイールハウジングサイズ | SAE4 |
| オルタネーターブランド | BOBIG |
| オルタネーターメーカー | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| オルタネーターモデル | BW-164D |
| オルタネーター定格電力 | 12kw/15kva |
| 定格電圧 (V) | 230v/400v |
| 定格周波数 | 50hz |
| 接続タイプ | 3相4線 |
| ベアリング数 | 1 |
| 保護等級 | IP23 |
| 高度 | ≤1000m |
| 励磁タイプ | ブラシレス、自己励磁、AVR自動電圧調整、100%銅 |
| 絶縁クラス | Hクラス |
| 電話干渉係数 (TIF) | ≤50 |
| THF | ≤2% |
| 電圧調整、定常状態 | ≤±1% |
| 過渡状態電圧 | ≤-15%～+20% |
| エンジン | オルタネーター | 燃料システム |
|---|---|---|
| 水ジャケット予熱器 | PMG励磁 | 12/24時間ベースタンク |
| オイル予熱器 | スペースヒーター | バンク燃料タンク |
| オイル手動ポンプ | 巻線温度測定 | 外部燃料タンク |
| 自動燃料供給 | ||
| 外部タンクとベースタンクの切り替え (三方弁) |
